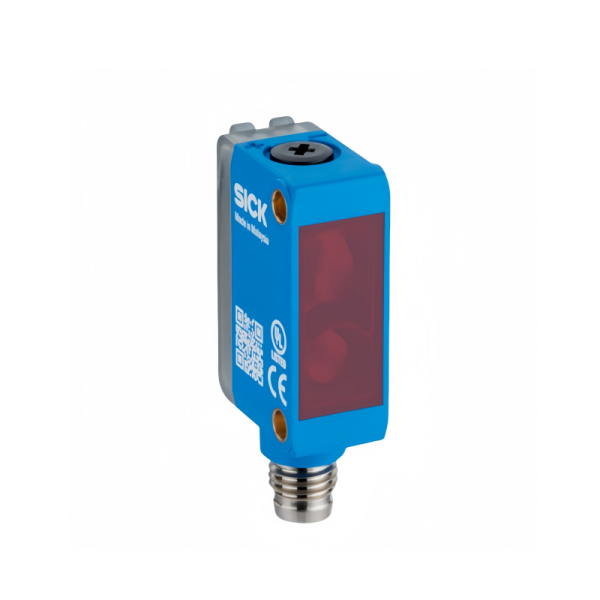

sick西克光电传感器WTB16P-1H161220A00  1218820核心属性

产品定位于核心属性

• 工作原理: 漫反射式光电传感器，具备背景抑制功能。




• 核心能力: 精准检测任意颜色/材质的物体，同时忽略背景。




• 特殊标识“1H": 代表该型号搭载了专用红外光源，而非标准可见红光。




• 特殊后缀: A00 代表标准版配置，非定制版本。




技术参数全解析（1218820）

• 红外光源（850 nm） → 完quan不受可见光干扰，适用于户外、强太阳光直射、氙气灯频闪等恶劣光学环境。




• 50 mm 起始距离 → 零盲区设计，可安装在极靠近物体的位置，适用于狭小空间。




• 背景抑制 → 无论背景是白色墙面还是镜面不锈钢，只要物体在设定距离内，稳定检测；背景在设定距离外，jue对忽略。




红外光源 vs 可见红光：本质区别与应用价值

1. 为什么要用红外光？

核心结论：WTB16P-1H161220A00 不依赖可见光成像，而是依靠红外脉冲进行距离判读，在“眼睛看不见"的环境中，它反而更稳定。

2. 红外背景抑制的工作原理

• 发射器：发射红外光斑至目标物体。




• 接收器：采用双透镜或位置敏感探测器。




• 测距逻辑：物体距离越近，反射光落在接收器上的位置越偏向一侧；距离越远，越偏向另一侧。




• 阈值设定：用户通过示教设定一个距离分界点。




• 物体在分界点内 → 判定为“有物体"




• 物体在分界点外 → 判定为“背景"，忽略




四、智能示教系统详解

1. 静态示教（单点示教）

• 操作：将目标物体放在实际检测位置 → 长按“SET"键3秒




• 原理：传感器记录当前物体对应的红外光斑位置，设为开关阈值




• 适用：初次安装、更换工件型号




2. 动态示教（两点示教）

• 操作：




1. 无物体时短按SET




2. 有物体时再次短按SET




• 原理：传感器自动计算“有物体"与“背景"的信号差异，取中值作为阈值




• 优势：无需精确知道距离数值，传感器自学习




3. 背景示教（专用模式）

• 操作：仅对背景（无物体）进行示教




• 场景：当背景固定、物体颜色或形状变化较大时，传感器以背景为基准，任何进入光路的物体均视为干扰。




4. 亮通/暗通切换

• 通过内部拨码开关可切换




• 亮通：接收到足够红外反射光时输出ON




• 暗通：接收不到反射光时输出ON（常用于故障安全）
