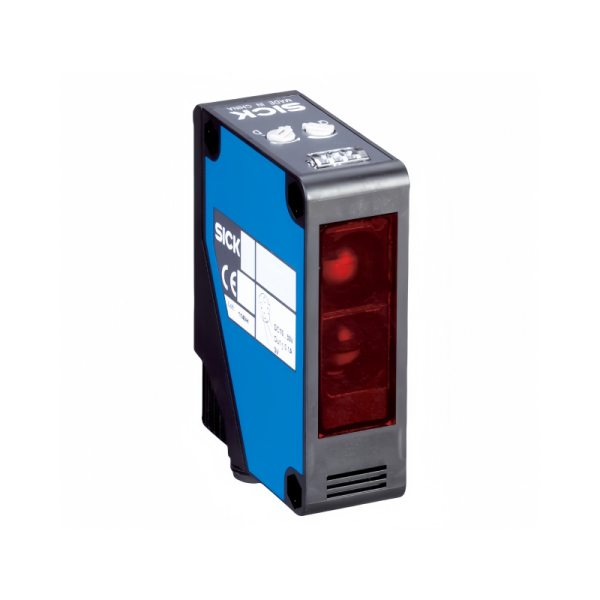

sick西克光电传感器WLG16P-24162120A00 1218661深度解析
WLG16P-24162120A00 属于西克 W16 系列 光电传感器家族，其型号前缀 “WLG" 揭示了它的独特身份：
工作原理: 镜反射式光电传感器（带偏振滤波功能）。
核心能力: 专门用于检测高反光物体，尤其是透明薄膜、玻璃瓶、镜面工件。
独特技术: 偏振光片 + 双透镜光学系统，能够区分“物体反射"与“镜面反射"，消除镜面伪信号。
一句话定位：
这是一款专为“透明、高亮、镜面"物体检测而生的智能光电传感器，是目前西克在包装、饮料、光伏等行业的主力型号。
工作原理深度解读
1. 常规镜反射的困境
普通镜反射传感器无法区分：
因此，传统镜反射传感器会漏检透明玻璃瓶、铝罐、镜面金属件。
2. WLG16P 的偏振技术如何破局
WLG16P 在发射器和接收器前方各放置一层偏振滤光片，且两者呈90°正交夹角：
反射镜：不改变光的偏振方向。光从发射器出发，经反射镜返回，偏振状态不变 → 可顺利通过接收器滤光片 → 传感器判定“无物体"。
高反光物体（未贴反射膜）：反射时偏振方向发生随机化/旋转 → 经过90°正交滤光片时光强大幅衰减 → 传感器判定“有物体"。
透明物体：玻璃、PET、PVC薄膜等透明材质本身透光但会改变偏振状态 → 同样会被检测为“有物体"。
结论：WLG16P 能够“看穿"高反光表面，只信任真正的反射镜。
技术参数全解析
参数项 | 规格值 |
|---|
工作原理 | 镜反射式光电传感器（偏振） |
检测距离 | 0 ... 12 米（使用 PL80A 反射镜） |
光源 | 可见红光，PinPoint 2.0 技术 |
光斑特性 | 圆形光斑，高亮度，边缘锐利 |
工作电压 | DC 10 ... 30 V |
输出类型 | PNP |
开关输出模式 | 亮通/暗通可切换（通过按键或线缆示教） |
响应时间 | ≤ 0.5 ms |
开关频率 | 1000 Hz |
连接方式 | M12 公头，4针 |
外壳材质 | VISTAL® 高强度合金涂层塑料 |
防护等级 | IP67 |
环境光抗干扰能力 | 10,000 lx（白炽灯），20,000 lx（太阳光） |
温度范围 | –40 °C … +60 °C |
示教功能 | 单点示教/两点示教/动态示教 |
订货号 | 1218661 |
关键性能解读：
0.5 ms 响应 + 1000 Hz 开关频率：适用于高速生产线（如每分钟600+个易拉罐的灌装线）
PinPoint 2.0 红光：长寿命、高亮度，安装对准肉眼可见，大幅降低调试时间
VISTAL® 外壳：比普通塑料强度高3倍，比金属轻30%，抗腐蚀抗冲击
智能示教系统详解
WLG16P-24162120A00 具备全功能智能示教能力，这是它区别于传统镜反射传感器的核心优势：
1. 静态示教
2. 动态示教（针对透明物体）
操作：将待检测的透明物体（空瓶/薄膜）置于光路中，短按“SET"键
原理：传感器比较“有物体"与“无物体"时光强差异，自动选择判别阈值
优势：无需人工计算，自适应不同透明度、不同颜色的PET瓶
3. 远程示教
4. 亮通/暗通选择
拨码开关或软件设定可切换
亮通：接收光时输出ON → 适用于常规到位检测
暗通：遮光时输出ON → 适用于故障安全电路
应用领域与场景全景图谱
1. 食品饮料行业——jue对核心市场
场景痛点：透明PET瓶、玻璃瓶、易拉罐（高反光）在灌装线上需要可靠检测，普通光电会漏检。
具体应用：
场景优势：偏振滤光片使传感器无视瓶子本身的光泽反光，只关注是否阻断光路。
2. 制药与医疗
痛点：安瓿瓶、西林瓶、预灌封注射器均为透明玻璃，表面呈曲面反光。
应用：
优势：符合GMP洁净要求，无机械接触，不产生颗粒物。
3. 电子/光伏/半导体
应用：
优势：0.5 ms 高速响应，适配每分钟百米级的高速卷绕。
4. 包装与印刷
应用：
