turck图尔克温度检测探头TP-206A-CF-H1141-L050工作流程

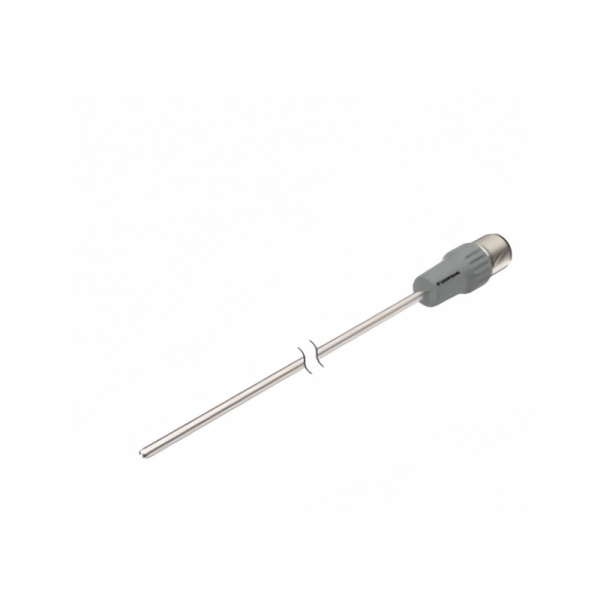

图尔克TP-206A-CF-H1141-L050温度传感器的工作流程如下(需配合外部变送器使用):

完整工作流程

温度采集 → 电阻变化 → 电压测量 → 信号转换 → 标准输出

第一步:温度感知(探头端)

  • 探头插入被测介质,通过热传导使Pt100铂电阻温度与介质温度达到平衡


  • 温度变化引起铂电阻阻值变化(遵循Pt100分度特性)


第二步:信号激励(变送器端)

  • 外部变送器通过4线制连接向探头提供恒定激励电流


  • 电流流经Pt100元件,在电阻两端产生电压降


第三步:电压测量(变送器端)

  • 变送器通过独立的电压测量线(4线制中的另外两根线)精确测量Pt100两端的电压


  • 4线制设计完quan消除引线电阻和接触电阻误差



第四步:电阻计算(变送器端)

  • 根据欧姆定律 R = U/I,计算出当前Pt100的实际电阻值


  • 由于电流恒定,电压与电阻成正比


第五步:温度转换(变送器端)

  • 变送器内置Pt100分度表或计算公式,将电阻值转换为对应的温度值


  • 进行线性化补偿、冷端补偿等处理,提高测量精度


第六步:信号输出(变送器端)

  • 将温度值转换为4-20mA、0-10V等工业标准模拟量信号


  • 或通过IO-Link等数字协议输出给PLC/DCS系统


第七步:系统读取(控制端)

  • PLC、DCS或显示仪表接收标准信号


  • 根据信号范围(如4mA对应-50℃,20mA对应500℃)显示或控制温度


关键节点说明

环节
执行位置
说明
物理转换
探头内部
温度→电阻变化(Pt100效应)
信号处理
外部变送器
电阻→电压→温度计算→标准信号
系统应用
PLC/控制器
信号读取、显示、控制






重要提醒

TP-206A-CF是纯探头,工作流程中第2-6步均在外部变送器中完成。探头本身只负责温度-电阻转换,必须配合图尔克TS系列、TTM系列、IM34系列等变送器才能构成完整测量系统。如果直接连接PLC的模拟量输入模块,由于缺少激励电流和信号处理,将无法正常工作。
