turck图尔克温度传感器TP-203A-CF-H1141-L250 9910404技术参数

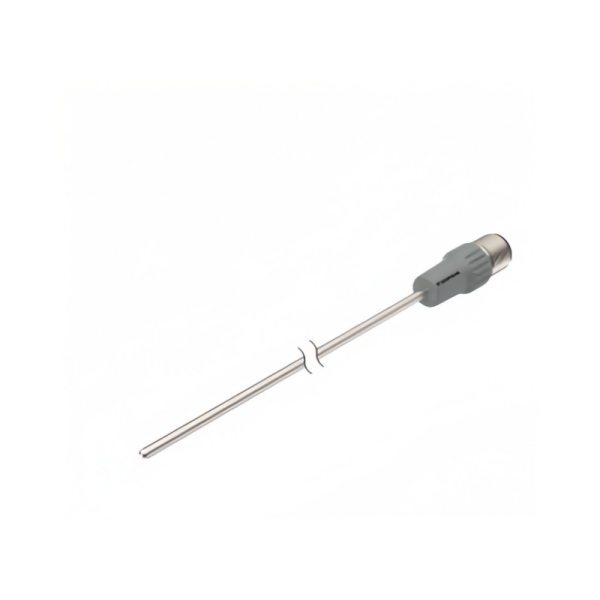

图尔克TP-203A-CF-H1141-L250 9910404是德国图尔克（TURCK）公司生产的一款温度探头（Pt100热电阻），属于TP系列基础型温度检测元件，需配合变送器或信号处理单元使用。该型号采用紧凑型设计，适用于工业过程温度测量。

产品基本信息

核心技术参数

测量性能

• 测量范围：-50℃ 至 +500℃




• 浸入深度（L）：250 mm




• 测量元件：Pt100（铂电阻），符合DIN EN 60751标准




• 精度等级：Class A（-30℃至+350℃范围内精度为±0.15℃+0.002×|t|）




• 响应时间：典型值<10秒（在空气中，流速1m/s）




电气特性

• 连接方式：4线制连接（提高测量精度）




• 电气连接：M12×1接插件（4针）




• 连接器zui高温度：120℃




• 电阻值：0℃时为100Ω，温度系数0.3851Ω/℃




机械结构

• 探头直径：6 mm（CF系列）




• 探头材质：不锈钢1.4404（AISI 316L）




• 外壳材料：不锈钢1.4404（AISI 316L）




• 过程连接：适用于压力接头、热电偶套管或直接安装




• 耐压等级：100 bar（静态压力）




• 重量：约23 g




环境适应性

• 工作温度：-50℃ 至 +500℃（探头部分）




• 环境温度：-40℃ 至 +80℃（连接器部分）




• 防护等级：IP67（防尘防水）




• 防震性能：符合IEC 60068-2-6标准




产品特点

1. 高精度测量：采用4线制Pt100热电阻，有效消除引线电阻影响




2. 兼容性强：可连接到图尔克TS系列、TTM系列、IM34系列、BL20系列、BL67系列等变送器或信号处理单元




3. 机械防护：不锈钢外壳和探头，防震动、抗冲击，适用于恶劣工业环境




4. 快速响应：探头热响应时间短，适合动态温度监测




5. 多种长度可选：L250表示浸入深度250mm，该系列提供多种长度规格（如L100、L150、L200、L300等）




应用领域

• 工业过程控制（化工、石油、冶金、电力）




• 机械设备温度监测




• 食品饮料行业温度检测




• HVAC暖通空调系统




• 汽车制造生产线




• 其他需要分体式温度检测的场合




型号命名说明

• TP：温度探头系列




• 203A：产品系列代码（2表示探头直径6mm，03表示特定版本）




• CF：探头直径6mm




• H1141：外壳材质代码（不锈钢1.4404）




• L250：浸入深度250mm
