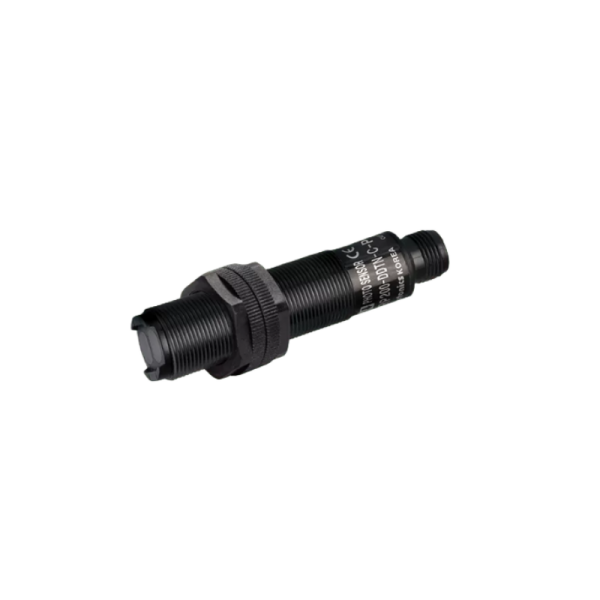

autonics奥托尼克斯光电传感器BR200-DDTN-P窄光束反射型

BR200-DDTN-P是奥托尼克斯（Autonics）BR系列圆柱型光电传感器中的一款窄光束反射型产品，采用导线引出式连接，PNP集电极开路输出。该型号与之前介绍的BR200-DDTN（NPN输出）在电气输出逻辑上不同，其他技术参数基本一致。

产品概述与型号含义

• BR：金属外壳圆柱型光电传感器（BRP为塑料外壳）




• 200：检测距离200mm




• DDTN：检测方式标识（D：数字信号处理，DT：窄光束反射型）




• 无后缀：导线引出型（配线长度2m）




• -P：PNP集电极开路输出（区别于NPN输出的无后缀或-N）




核心性能参数

电气特性与输出逻辑

PNP输出特性

• 输出逻辑：PNP输出为"源型"输出，输出高电平时为电源电压，低电平时为0V




• 负载连接：负载需接在输出端与0V之间




• 残留电压：PNP输出≤2.5VDC（NPN输出≤1VDC）




• 应用匹配：需确认控制器输入类型为PNP兼容

电气保护功能

• 电源反接保护电路




• 输出短路保护电路




• 过电流保护功能




• 浪涌保护设计




安装与调试

机械安装

• 通过M18螺纹固定，安装扭矩0.39~0.49N·m




• 安装间距建议≥50mm，避免相互干扰




• 确保检测面正对检测区域




灵敏度调节

1. 顺时针旋转顶部旋钮→灵敏度降低，检测距离减小




2. 逆时针旋转→灵敏度提高，检测距离增大




3. 调节标准：在200mm处使指示灯刚好亮起后回旋约10%




指示灯说明

• 红色LED：动作指示灯（检测到物体时亮起）




• 部分型号可能有绿色电源指示灯




应用场景

典型应用领域

1. 包装机械：检测物料到位、计数




2. 传送带系统：物体通过检测、定位




3. 自动化装配线：工件有无检测




4. 食品饮料行业：瓶装产品检测




5. 印刷设备：纸张检测、色标检测




选型建议

• 输出类型选择：根据控制器输入类型选择PNP或NPN




• 环境适应性：金属外壳适合高温、振动环境




• 检测距离：200mm适合中等距离检测需求




autonics奥托尼克斯光电传感器BR200-DDTN-P窄光束反射型
