autonics奥托尼克斯光电传感器BR200-DDTN接线方式

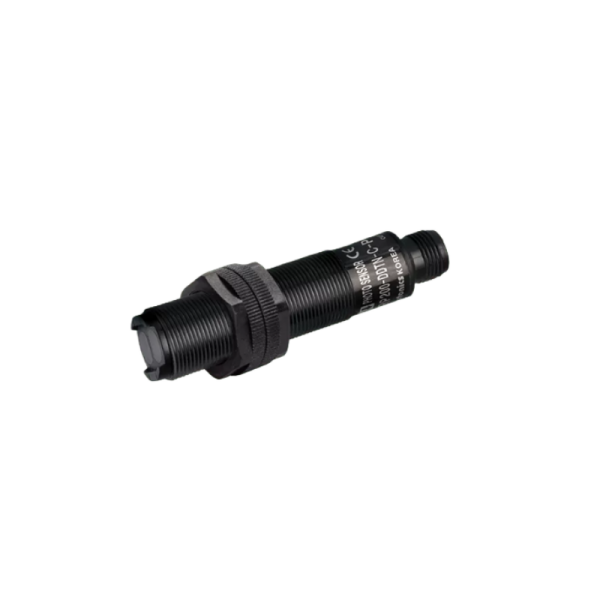

BR200-DDTN是奥托尼克斯（Autonics）BR系列圆柱型光电传感器中的一款窄光束反射型产品，采用导线引出式连接，NPN集电极开路输出。以下是该型号的全面技术介绍：

产品概述与型号含义解析

• BR：金属外壳圆柱型光电传感器（BRP为塑料外壳）




• 200：检测距离200mm




• DDTN：检测方式标识（D：数字信号处理，DT：窄光束反射型，N：NPN输出型）




• 无后缀：导线引出型（配线长度通常为2m）




工作原理与检测特性

工作原理

窄光束特性优势

• 光束角小：检测光斑集中，不易受背景物体干扰




• 检测精度高：可检测小尺寸物体（最小检测物体直径约φ15mm）




• 抗干扰强：数字信号处理技术有效抑制环境光干扰




• 应差距离小：检测距离的20%以内，重复检测精度高




动作模式说明

• Light ON模式：有物体遮挡时输出ON信号




• Dark ON模式：无物体遮挡时输出ON信号
  通过白色控制线可切换两种模式，适应不同应用逻辑需求。


电气连接与接线方式

导线引出型接线定义（4芯电缆）

接线注意事项

1. 电源极性：必须正确连接，内置反接保护电路可防止损坏




2. 负载连接：NPN输出需接负载至V+端




3. 模式选择线：不使用时建议悬空或做绝缘处理




4. 屏蔽接地：在干扰严重环境中，建议使用屏蔽电缆或加装磁环




输出电路保护

• 内置电源反接保护电路




• 输出短路保护电路




• 过电流保护功能




• 浪涌保护设计
