omron欧姆龙伺服系统R88D-1SN01H-ECT工作原理

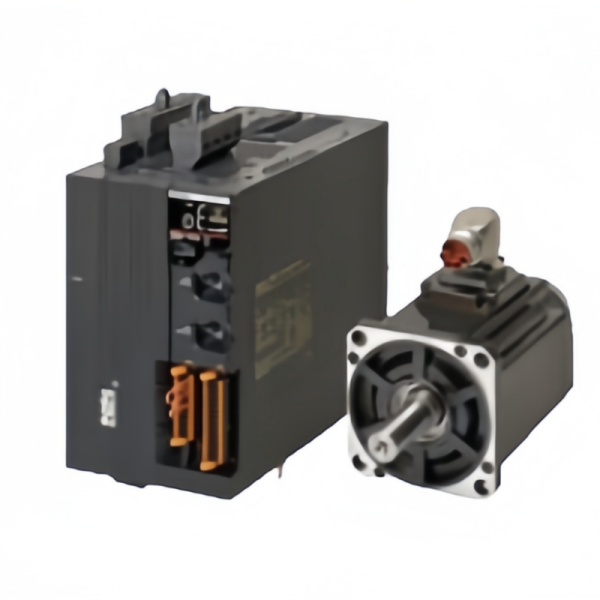

欧姆龙R88D-1SN01H-ECT是一款100W功率的AC伺服驱动器，属于1S系列产品，采用EtherCAT通信内置型设计。其工作原理基于闭环反馈控制机制，通过位置、速度、电流三环控制实现高精度运动控制。

核心工作原理

控制信号处理流程：

指令接收：驱动器接收来自上位控制器（如PLC、运动控制器）的位置、速度或转矩指令信号

信号比较：速度指令与速度反馈信号在速度控制器输入端进行比较，输出电流指令信号

电流控制：电流指令与电流反馈信号比较后送入电流控制器，通过脉宽调制(PWM)技术控制功率器件

功率变换：整流器将输入的单相或三相AC200-240V交流电整流为直流电，逆变器再将直流电转换为频率和电压可调的交流电输出到伺服电机

反馈调节：编码器实时检测电机位置和速度，将反馈信号送回驱动器形成闭环控制，不断修正输出以消除误差

关键特性

三环控制结构：

位置环：最外环，根据编码器反馈进行位置控制

速度环：中间环，进行速度控制调节

电流环：最内环，响应速度快，进行转矩控制

技术参数：

输入电源：单相及三相AC200-240V（170-252V）

额定电流：0.8Arms（单相1.8Arms）

控制电路电源：DC24V

编码器配置：23位无电池ABS编码器

控制周期：125μs

通信方式：EtherCAT（内置）

安全功能：

内置STO（安全转矩关断）功能

符合EN ISO 13849-1(Cat.3 PLe)、EN61508(SIL3)等安全标准

通过EtherCAT通信时实现安全控制，减少配线需求

该驱动器通过高速控制周期和高分辨率编码器，结合改进的控制环路算法，可实现高速高精度的跟随控制，广泛应用于工业自动化设备的精确定位和运动控制场景。
