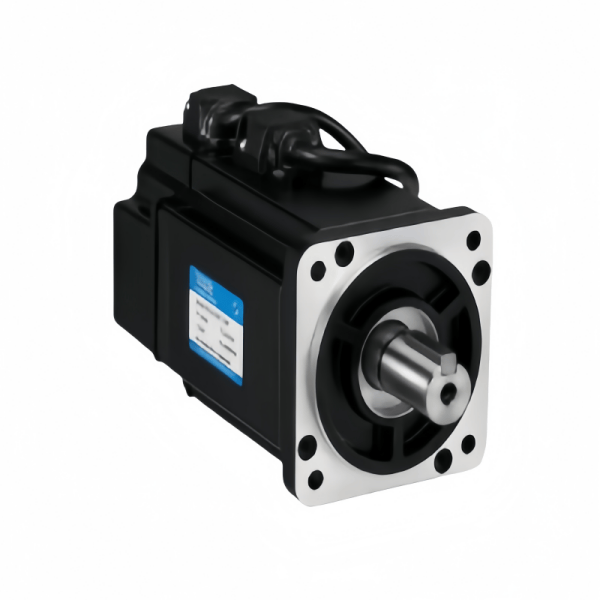

yaskawa安川伺服电机SGM7A-70AFA61工作原理

安川伺服电机 SGM7A-20AFA61（及同类型号如 SGM7A-70AFA61）的工作原理基于闭环反馈控制，通过编码器实现高精度位置、速度和转矩控制，其核心过程包括指令接收、电磁场生成、反馈修正和三环控制（位置、速度、电流）。

以下为具体工作原理及关键环节的说明：

指令接收与转化

控制器接收到来自外部的位置或速度指令，将这些指令转化为电信号（通常为脉冲形式）。每个脉冲对应一定的角度或位移，这些电信号通过电源供给给电机。

电磁场生成与转子转动

驱动器通过电源供给给电机 U/V/W 三相电，形成旋转电磁场。电机内部的转子是永磁铁，在旋转电磁场的作用下，转子开始转动。

反馈修正与精确控制

编码器反馈：电机自带的编码器（如 24 位绝对值型串行编码器）实时检测转子的位置和速度信息，并将这些信息反馈给驱动器。编码器的高分辨率（如 16,777,216 脉冲/转）确保了高精度的位置反馈。

误差计算与修正：驱动器根据编码器的反馈值与目标值进行比较，计算出误差。然后，通过反馈控制的方式（如 PID 控制），调整电机的转动状态（如电流、电压），使得误差逐渐减小，直到达到设定的位置或速度。

三环控制机制

安川伺服电机采用三环控制机制（位置环、速度环、电流环），以实现高精度的运动控制：

位置环：接受来自上位机或控制器的位置指令，与编码器反馈的实际位置进行比较，通过调整速度指令来修正位置偏差。

速度环：根据位置环输出的速度指令，与编码器反馈的实际速度进行比较，通过调整电流指令来修正速度偏差。速度环的性能直接影响系统的动态响应和稳定性。

电流环：根据速度环输出的电流指令，控制电机绕组的电流，从而产生所需的电磁转矩。电流环的性能直接影响电机的输出转矩和效率。

核心参数

额定输出功率：7.0kW（部分资料提及 5.0kW，但根据型号命名规则及主流配置，7.0kW 更符合 SGM7A-70 的定位）。

电源电压：AC200V，适配常见工业电源。

编码器类型：24 位增量型串行编码器，分辨率高达 16,777,216 脉冲/转，提供高精度位置反馈。

额定转速：3000r/min，支持高速运行需求。

设计顺序：A 型（标准设计），轴端为直轴带键槽、带螺孔，便于与负载机械连接。

防护等级：IP22（部分资料提及 IP67 为误传，实际需根据型号确认，但 SGM7A-70AFA61 通常为 IP22）。

使用环境：温度 0～40℃，湿度 20～80%RH（无结露），适应常见工业环境。

伺服电机型号列举

SGM7A-50AFA61

SGM7A-40AFA61

SGM7A-20AFA61

SGM7A-70AFA61

SGM7A-30AFA61

SGM7A-15 AFA6C

SGM7A-50AFA6C

SGM7A-10AFA61

SGM7A-30A7A61

应用场景

自动化生产线

用于机械臂、传送带等设备的运动控制，实现高效、稳定的自动化生产流程。

精密加工设备

数控机床、激光切割机、3D 打印机等设备中，确保加工过程的稳定性和精度。

电子设备组装

贴片机、点胶机等场景，满足微米级定位需求，提升生产效率。

机器人关节驱动

低惯量设计适合机器人关节的快速启停，减少运动惯性对轨迹精度的影响。
