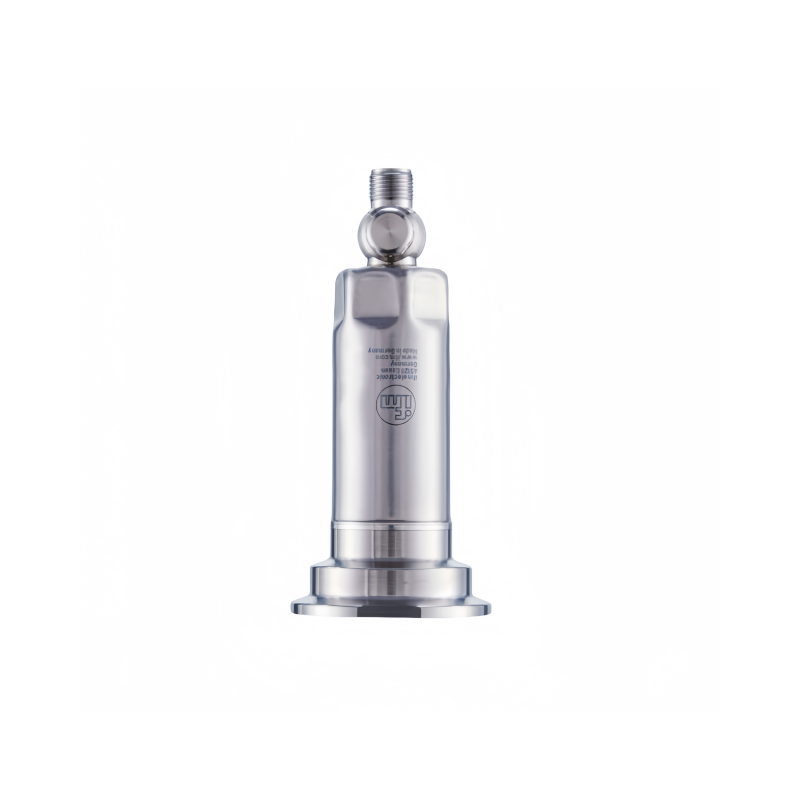

ifm易福门压力传感器PM1608工作原理

ifm易福门压力传感器PM1608（以常见技术架构推测）的核心工作原理基于压阻效应，通过金属薄膜或陶瓷膜片的形变实现压力测量。

具体过程如下：

敏感元件形变

当被测介质的压力作用于传感器的敏感元件（如金属薄膜或陶瓷膜片）时，元件会发生微小的形变。这种形变是压力作用的直接结果，也是后续电阻值变化的基础。

电阻值变化

敏感元件的形变会导致其上的电阻值发生变化。在金属薄膜中，形变可能引起电阻体的拉伸或收缩，从而改变电阻值；在陶瓷膜片中，形变则可能影响厚膜电阻的连接状态，进而改变电阻值。

电信号转换与处理

电阻值的变化会通过差分放大电路进行放大，并转换成标准电信号（如4-20mA或0-10V）进行传输、处理、记录等操作。这些电信号可以被工业自动化系统或数据采集设备识别和使用，从而实现压力的实时监测和控制。

温度补偿与抗干扰设计

PM1608（若具备温度补偿功能）可能配备温度补偿电路，以补偿温度变化对传感器性能的影响。这种设计确保了在不同温度下，传感器都能提供稳定的测量结果。

传感器对温度变化具有较高的鲁棒性和抗干扰能力，能够在恶劣的工业环境下稳定工作。

技术参数

产品特征

输入和输出总数数字输出数量: 1; 模拟输出数量: 1

测量范围

-0.0125...0.25 bar-12.5...250 mbar-0.182...3.626 psi-1.25...25 kPa

系统接口螺纹连接 G 1 外螺纹 密封锥面

应用

特殊的性能镀金触点

测量元件陶瓷电容式压力测量元件

温度监控否

应用可齐平安装，适用于食品饮料行业

介质粘稠介质或者含有颗粒物的液体; 液体和气体介质

介质温度[°C]-25...150

爆破压力最小值

30000 mbar435 psi3000 kPa

抗压强度

6000 mbar84 psi600 kPa

耐真空

-1000 mbar-0.1 MPa

压力相对压力

齐平安装有

允许工作压力的最大值（用于应用程序符合CRN标准）[bar]10

应用场景

食品饮料行业

发酵罐压力控制：实时监测发酵过程中罐内压力变化，防止超压或真空导致设备损坏或产品质量问题。

灌装设备压力监测：确保灌装过程中液体或气体压力稳定，避免因压力波动导致灌装量不准确或包装泄漏。

CIP清洗系统：在就地清洗过程中监测管道压力，优化清洗效果，减少水资源和清洗剂消耗。
