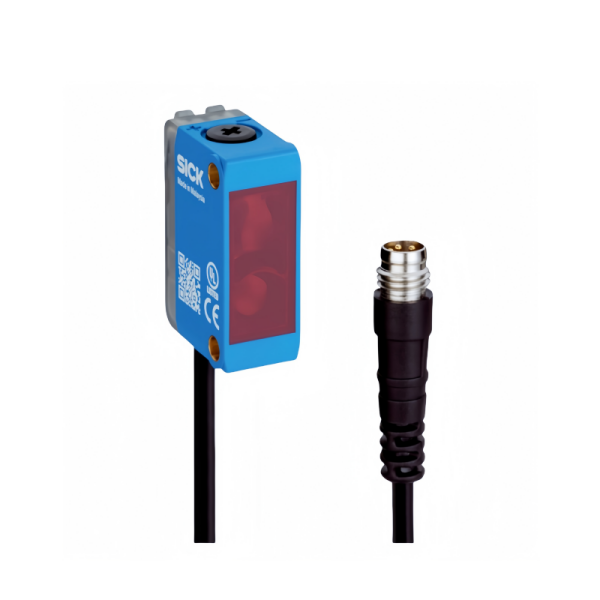

sick西克光电传感器WSE16P-24162100A00  1088329工作原理

产品概述与类型判定

• 工作原理: 对射式光电传感器。




• 组件构成: 该订货号 1088329 通常指代发射器。




二、核心工作原理（对射式）

1. 独立布局:




• 发射器（WSE16P）：持续发出高能量的调制可见红光。




• 接收器：持续对准发射器的光轴，等待接收光信号。




2. 状态判断:




• 常态（未检测到物体）：发射器的光束直接射入接收器的光学元件，接收器输出导通（亮通模式）或关断（暗通模式，视设定）。




• 动作态（检测到物体）：当物体穿过发射器与接收器之间的光路时，光束被wan全切断/遮挡。接收器接收不到光信号，输出状态翻转。




三、核心技术特征（WSE16P-24162100A00）

1. 光源技术:




• 光源类型: 可见红光。




• 技术优势: 采用 PinPoint LED 2.0 技术。与传统LED相比，光斑更集中、边缘更清晰，呈现明亮的圆形。这使得远距离对准肉眼可见，极其方便。




2. 检测距离:




• 额定检测范围: 0 至 80 米。




• 实际极限距离: 在良好环境下（无强光干扰、无浓烟尘），通常可达 100 米以上。这使其非常适合超长距离的物体检测或区域围栏。




3. 输出与电气:




• 输出类型: PNP。




• 开关输出: 通常支持 亮通/暗通 可选（通过拨码或示教线设定）。




• 工作电压: DC 10-30V。




4. 智能调节:




• 示教功能: 即使是对射式接收器，西克也赋予了“智能示教"能力。可通过按键或远程线设定当前光强为基准阈值，自动适应因镜片污染或轻微偏移导致的信号衰减。




四、工作原理的深度解读（为什么选对射式）

• 全透明（玻璃瓶、透明薄膜）




• 极黑色（橡胶件、碳纤维）




• 高反光（镜面不锈钢、晶圆）




• 意义: 极大抑制环境杂散光（如太阳光、照明灯闪烁）、变频器及电机产生的电气干扰。




• 外壳: VISTAL® 高强度合金涂层，轻便且抗腐蚀。




• 防护: IP67，适应潮湿、多尘车间。




• 连接: M12 金属螺纹接头，防震动松脱。




五、典型应用场景

1. 立体仓库/堆垛机: 80米的检测距离足以横跨整个巷道，检测货叉是否超限或货物有无突出。




2. 汽车制造: 焊装车间入口/出口，检测白车身是否到位，不受焊渣飞溅光影响。




3. 门禁与安防: 大型工业大门、危险区域光栅替代方案（单束光幕），检测人员或车辆通过。




4. 物流分拣线: 超宽输送带上的大包裹有无检测。




六、安装与调试要点

1. 对准步骤:




• 粗调：肉眼观察，将发射器红色光斑大致对准接收器透镜中心。




• 细调：观察接收器上的稳定指示灯（通常绿色）。旋转调节螺丝，使指示灯亮度zui高或接收信号强度指示条满格。




2. 灵敏度调节:




• 使用“+"/“-"示教按键。按下“示教"键，传感器自动将当前接收到的光强设为动作阈值（通常设为75%左右）。这能预留出足够污染余量。




3. 注意:




• 由于对射式需要两边供电接线，需预留两端线缆。部分现场若无法布线至发射端，应考虑使用镜反射式替代。




七、型号标识解读

• W: 光电传感器




• S: 发射器




• E: 接收器（有时组合）




• 16: 系列代号（立方体外壳）




• P: PNP 输出




• 2416: 设计序列




• 2100A00: 具体设计（透镜、调节方式、连接类型）




• 1088329: 西克内部wei一物料订货号




sick西克光电传感器WSE16P-24162100A00  1088329工作原理
