ifm易福门漫反射光电开关OGH502产品概述
一、产品概述

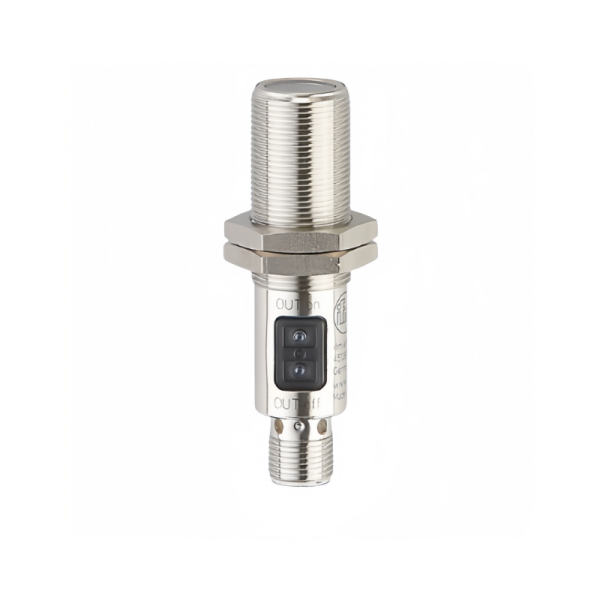

IFM易福门OGH502是德国易福门电子（ifm electronic）公司推出的一款高性能漫反射光电开关，采用背景消除技术（Background Suppression），专为工业自动化中的精确检测需求设计。该产品属于易福门O5系列传感器，以不锈钢外壳、高防护等级和智能化功能著称，广泛应用于各类严苛工业环境。
二、核心工作原理与技术特点
工作原理
OGH502采用漫反射式检测原理，内置红色LED光源（波长624nm）向检测区域发射光线，当光线遇到物体表面时发生漫反射，部分光线返回接收器。通过测量接收光强度与预设阈值的比较，判断物体是否存在。
背景消除技术是其核心优势：通过特殊的光学设计和信号处理算法，传感器能够区分目标物体与背景反射，即使背景距离较近或反射率较高，也能准确检测目标，有效避免误触发。
技术特点详解
特性类别 | 具体说明 | 技术优势 |
|---|
光学性能 | 检测距离15-300mm（标准白纸90%反射率） | 距离可调范围宽，适应不同应用场景 |
响应速度 | 开关频率1000Hz | 高速检测，满足快速生产线需求 |
光源特性 | 红色可见光，624nm波长 | 便于安装调试，光斑清晰可见 |
抗干扰能力 | 背景消除功能，可抑制背景反射 | 在复杂环境中稳定工作，误检率低 |
环境适应性 | 工作温度-25°C至+80°C | 适用于高温、低温等恶劣环境 |
三、电气参数与机械结构
电气规格
电源电压：10-36V DC（宽电压范围）
输出类型：NPN常开/常闭（可编程）
输出电流：≤200mA（带短路保护）
开关频率：1000Hz
响应时间：≤0.5ms
保护功能：反极性保护、过载保护、短路保护
机械结构
四、功能配置与操作说明
可编程功能
OGH502支持免工具设定，通过外壳上的按钮即可完成以下配置：
灵敏度调节：通过按钮短按调节检测距离阈值，LED指示灯显示当前状态
亮通/暗通模式切换：长按按钮可切换输出逻辑（亮通：有物体时输出；暗通：无物体时输出）
设定模式：支持"示教模式"（Teach-in），一键学习当前检测物体
状态指示
绿色LED：电源/工作状态指示
黄色LED：输出状态指示
红色LED：故障或设定状态指示
五、背景消除技术深度解析
技术原理
OGH502采用几何背景抑制（Geometric Background Suppression, GBS）技术，通过特殊的光学透镜设计，使接收器只接收特定距离范围内的反射光，而忽略更远距离的背景反射。其核心在于：
实际应用优势
六、典型应用场景
1. 包装机械
检测包装盒、瓶盖、标签有无
透明薄膜、塑料袋的到位检测
计数功能，配合PLC实现自动控制
2. 物料输送系统
输送带上物体位置检测
料位检测，防止物料溢出
分拣系统的物体识别
3. 汽车制造
零部件装配到位检测
机器人抓取位置确认
焊接工位的安全防护
4. 食品饮料行业
瓶装、罐装产品的在线检测
透明容器的液位检测
包装完整性检查
5. 其他工业场景
七、安装与调试指南
安装注意事项
安装位置：确保检测面与目标物体垂直，避免倾斜角度过大
检测距离：实际使用距离建议为标称距离的70%-80%，留有余量
背景干扰：避免强光直射传感器窗口，必要时加装遮光罩
环境清洁：定期清洁光学窗口，避免灰尘、油污影响检测
调试步骤
接线检查：确认电源极性正确（棕色线+，蓝色线-，黑色线输出）
灵敏度设定：
短按按钮，黄色LED闪烁，进入灵敏度调节模式
将目标物体置于检测位置，再次短按按钮完成设定
绿色LED常亮表示设定成功
模式切换：长按按钮3秒，可切换亮通/暗通模式
功能验证：用测试物体反复通过检测区域，观察输出状态
