inovance汇川变频器WS100-4T2.2PB功能参数

汇川WS100-4T2.2PB是WS100系列中适配2.2kW电机的风机水泵专用变频器

基本电气参数

参数类别
技术规格
产品型号
WS100-4T2.2PB
适配电机功率
2.2kW
额定输出电流
5.0A
输入电压范围
三相380V-480V AC（-15%~+10%波动）
输入频率
50/60Hz
输出频率范围
0~599Hz（可调）
过载能力
105%额定电流1小时，110%额定电流1分钟（P型机特性）
控制方式
开环矢量控制(SVC)、V/F控制
调速范围
1:50（SVC模式）
低频转矩
0.5Hz时≥100%额定转矩
稳速精度
±0.5%（SVC模式）
载波频率
0.8kHz~12kHz（可调，默认4kHz）
防护等级
IP20


















控制与功能参数

2.1 控制端子规格

  • 数字量输入(DI)：5路（可编程，支持正转、反转、多段速、点动等功能）


  • 模拟量输入(AI)：2路（AI1：0~10V；AI2：0~10V/4~20mA可选）


  • 继电器输出(DO)：2路（可编程，支持故障、运行、频率到达等信号输出）


  • 模拟量输出(AO)：1路（0~10V/4~20mA可选，可输出频率、电流等信号）


2.2 通讯接口

  • RS485：标配，支持Modbus-RTU协议


  • 波特率：zui高115200bps


  • 可选扩展卡：CANopen、Profibus-DP等总线卡（需选配）


2.3 水行业专用功能

  • 内置PID调节器：支持压力、流量、液位闭环控制


  • 多泵控制：支持一拖多控制逻辑（最多4台泵）


  • 休眠唤醒功能：自动休眠/唤醒，节能运行


  • 定时轮换功能：多泵运行时自动切换主泵


  • 恒压供水功能：内置恒压控制算法



保护功能参数

保护类型
保护阈值
响应方式
过流保护
150%额定电流60s，180%额定电流3s
立即封suo输出，故障停机
过压保护
直流母线电压≥800V
减速停机或故障停机
欠压保护
直流母线电压≤300V
故障停机
过热保护
散热器温度≥85℃（报警），≥95℃（停机）
降频运行或停机
电机过载保护
电子热继电器功能，可设定
故障停机
输入缺相保护
输入缺相检测
故障停机
输出缺相保护
输出缺相检测
故障停机
短路保护
输出相间或对地短路
立即封suo输出

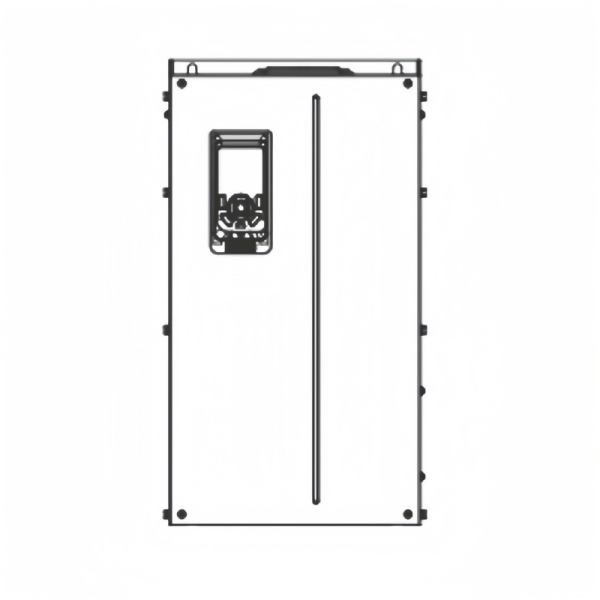

机械与环境参数

参数
规格
外形尺寸(W×H×D)
约110×180×180mm
重量
约2.5kg
安装方式
壁挂式安装（需配安装板）
冷却方式
强制风冷（内置散热风扇）
环境温度
-10℃~+40℃（超过40℃需降额使用）
环境湿度
≤95%RH（无凝露）
海拔高度
≤1000m（超过需降额使用）
防护等级
IP20（需安装在控制柜内）
存储温度
-20℃~+60℃

选型与适配说明

5.1 电机匹配要求

  • 适配电机：三相异步电机2.2kW（额定电流约4.8A）


  • 选型原则：变频器额定电流（5.0A）≥电机额定电流×1.1（安全系数）


  • 特殊负载：深井泵、频繁启停场合建议选大一级功率（如3.0kW型号）


5.2 外围设备选配

  • 制动电阻：内置制动单元，需外接制动电阻（选配）


  • 输出电抗器：长距离布线（>50米）建议加装


  • 输入电抗器：电网质量较差时建议加装


  • EMC滤波器：对电磁兼容要求高的场合可选配


应用领域

  • 恒压供水系统：小区二次供水、消防供水


  • 空调系统：冷冻水泵、冷却水泵控制


  • 污水处理：提升泵、回流泵、曝气风机


  • 农业灌溉：灌溉水泵恒压控制


  • 工业冷却系统：循环水泵控制
