panasonic松下伺服驱动器MCDLT31NF工作原理

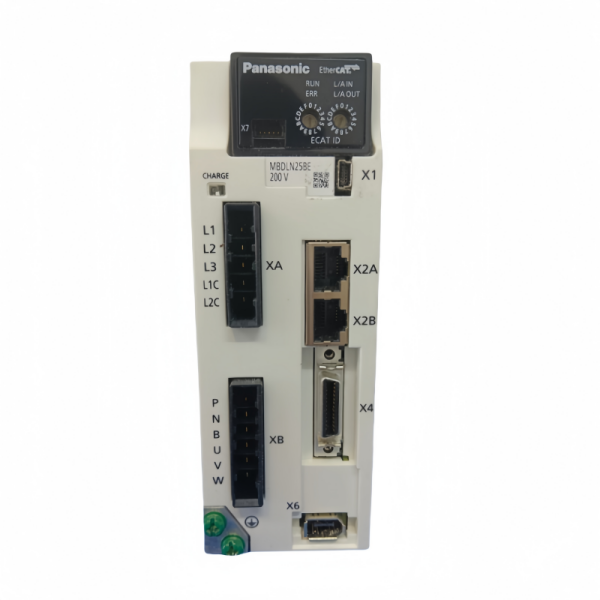

松下伺服驱动器MCDLT31NF是松下MINAS A6N系列的高性能伺服驱动器，采用AC-DC-AC变频控制原理，通过位置、速度、转矩三种闭环控制模式实现对伺服电机的精确控制。

核心工作原理

1. 能量转换过程

驱动器首先通过三相全桥整流电路将输入的三相200V AC电源整流为直流电，再通过IGBT逆变电路将直流电转换为SPWM波形，驱动三相永磁式同步交流伺服电机。整个过程采用AC-DC-AC变频控制方式。

2. 三环控制结构

电流环：带宽≥3kHz，实时采样电机相电流，通过PI调节实现力矩闭环控制

速度环：带宽≥1kHz，结合编码器反馈实现速度精确控制

位置环：跟踪误差≤±0.01mm（1000r/min时），实现高精度定位

3. 反馈机制

驱动器接收来自伺服电机编码器的反馈信号，编码器分辨率最高达24位（8388608脉冲/转），可精确测量电机转子的位置与转速。驱动器将指令信号与反馈信号进行比较，通过PID算法实时调整输出，构成闭环控制系统。

主要技术特点

控制模式：支持位置、速度、转矩三种控制模式，切换响应时间≤1ms。位置控制模式下，位置给定值可通过脉冲输入、参数设置或通讯方式给定。

通信接口：标配RS485 Modbus通信（波特率最高115.2kbps），支持RTEX实时以太网通信（100Mbps数据传输速率）。

保护功能：具备过流、过压、欠压、过热、编码器异常等12项保护机制，内置制动电阻接口支持动态制动能量回馈。

应用领域

半导体制造设备

晶圆传送机械手（Wafer Transfer Robot）的精密定位

光刻机（Stepper/Scanner）的晶圆台（Wafer Stage）控制

探针台（Prober）的XY平台定位

数控机床

加工中心（Machining Center）的进给轴控制

车床（Lathe）的主轴与刀塔定位

磨床（Grinding Machine）的砂轮进给控制
