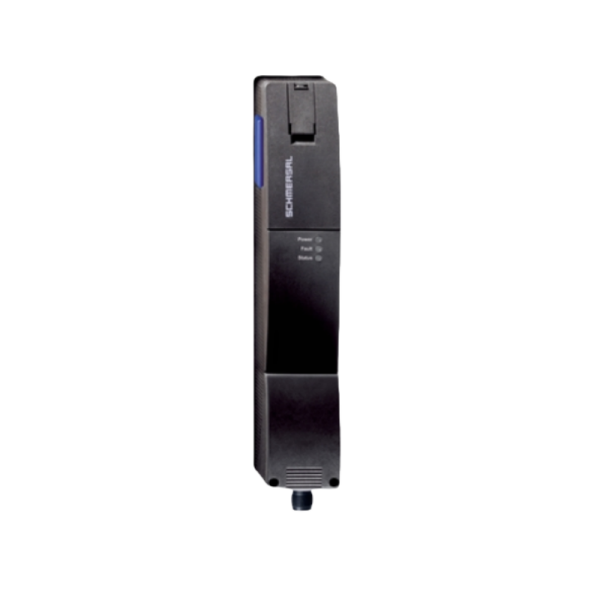

schmersal施迈赛安全传感器CSS 14-34-S-D-M-L 101181059工作原理

核心检测技术

该传感器可能采用施迈赛专有的脉冲回波双向编码技术，通过多磁感应元件协同工作实现非接触式位置感应。其核心逻辑为：

编码识别：传感器内置的编码系统可识别目标（如防护门上的磁铁）的特定编码信号，确保仅对匹配的目标作出响应，防止误触发。

脉冲回波原理：传感器发射脉冲信号并接收目标反射的回波，通过分析回波的时间差或相位变化，精确计算目标位置。

双向通信：传感器与目标之间通过双向信号交互，实现动态位置跟踪，即使目标轻微偏移（如允许错位操作达一定范围）也能被检测。

信号处理与输出

智能诊断：传感器内置微处理器，可实时分析检测信号，提供故障诊断信息（如短路、断线、外部电压异常等），并通过LED指示灯或诊断输出端口反馈状态。

冗余安全设计：采用双通道冗余结构，包含2个安全输出（NC常闭触点）和2个辅助输出（NO常开触点）。即使单个通道故障，另一通道仍能维持安全功能，符合ISO 13849-1标准PLe性能等级。

总线协议支持：支持AS-i现场安全总线协议，可通过一条公共信号线连接多达31个传感器，实现“菊花链"式组网，减少布线成本并增强故障诊断能力。

非接触式感应机制

无接触操作：传感器与目标（如磁铁）之间无需物理接触，通过磁场或编码信号交互，避免机械磨损，延长使用寿命。

高容差设计：允许防护门在安装或运行过程中存在一定偏移（如轴向偏差±10mm、高度偏差达36mm），仍能保持可靠检测，适应恶劣工业环境。

环境适应性

防护等级：外壳采用玻璃纤维增强热塑性塑料，具备IP67防护等级，可防尘并承受短期浸水，适用于粉尘环境（如木工机械）。

温度范围：工作温度范围为-25℃至+70℃，适应高温或低温工业场景。

抗冲击与振动：抗冲击强度达30g/11ms，抗振动频率10-55Hz（振幅1mm），可在重负荷机械环境中稳定运行。

核心功能

CSS 14-34-S-D-M-L 101181059采用施迈赛专有的编码安全传感器技术，能够非接触式感应防护门的位置状态。该传感器具备高重复精度开关触点，可检测防护门的轻微偏移，并在偏差超出安全阈值前触发报警信号，帮助用户重新调整对齐防护门，避免因事故而造成的停工。

应用领域

木工机械：该传感器可集成于输送皮带机与大型木材加工机械中，实现紧急停止功能。

工业自动化：适用于需要高精度位置感应和安全保护的自动化设备中。

特殊环境：

防爆区域：防爆型号通过ATEX认证，适用于燃气防爆区（Ex II 3G）与粉尘防爆区（Ex II 3D）。

高温环境：支持高温作业需求（具体温度范围需根据型号确定）。
