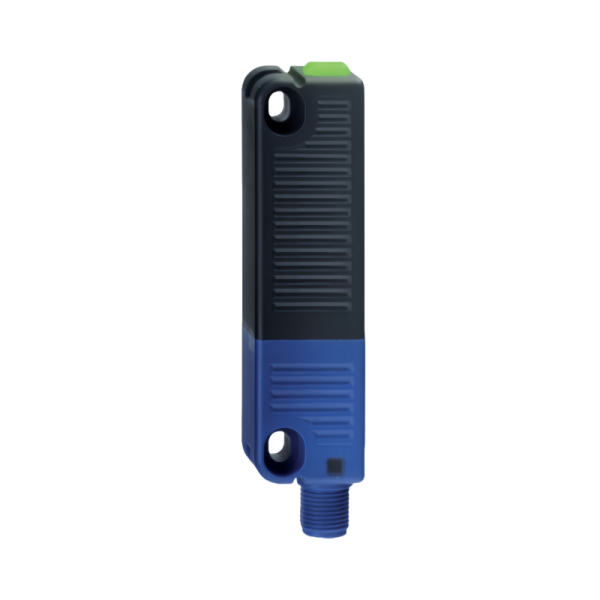

schmersal施迈赛安全传感器CSS 12-34-V-SD-M-ST 101181067解析

核心功能

CSS 12-34-V-SD-M-ST传感器采用磁编码式安全检测技术，能够非接触式感应防护门的位置状态。该传感器通过多磁感应元件协同工作，可检测防护门的轻微偏移（允许错位安装达10mm），并在偏差超出安全阈值前触发报警信号。信号通过总线协议传输至控制系统，支持设备快速停机或调整对齐，有效避免因机械故障导致的停工事故。

技术参数

防护等级：IP67标准，具备防尘及短期浸水防护能力，适用于粉尘环境。

机械性能：

抗冲击强度：30g/11ms

抗振动频率：10-55Hz，振幅1mm

机械寿命：200万次操作循环

电气特性：

触点结构：双通道冗余设计，含2个安全输出（NC常闭触点）及2个辅助输出（NO常开触点）

开关容量：250mA/100V AC/DC

响应频率：≤5Hz

短路保护：集成短路识别功能

环境适应性：

工作温度范围：-25℃至+70℃

防护外壳：玻璃纤维增强热塑性塑料，可选不锈钢材质满足食品行业卫生要求

应用场景

木工机械安全防护：

集成于输送皮带机与大型加工设备，实现紧急停止功能

配合安全地毯（SMS系列）与安全边沿（SL 300系列）构建多重防护体系

工业自动化集成：

支持AS-i现场安全总线协议，减少布线成本并增强故障诊断能力

可与安全PLC控制器（如PSC1-C-100）组成双通道冗余系统，达到ISO 13849-1标准PLe性能等级

特殊环境适配：

防爆型号通过ATEX认证，适用于燃气防爆区（Ex II 3G）与粉尘防爆区（Ex II 3D）

高温系列支持125℃持续工作环境

型号解析

CSS 12-34-V-SD-M-ST型号编码含义：

CSS：产品系列代号（磁编码式安全传感器）

12-34：传感器长度12mm，安装孔距34mm

V：电压类型标识（支持交流/直流双电压）

SD：双通道冗余设计，具备安全诊断功能

M：金属外壳材质

ST：特殊应用版本（支持AS-i总线协议）
