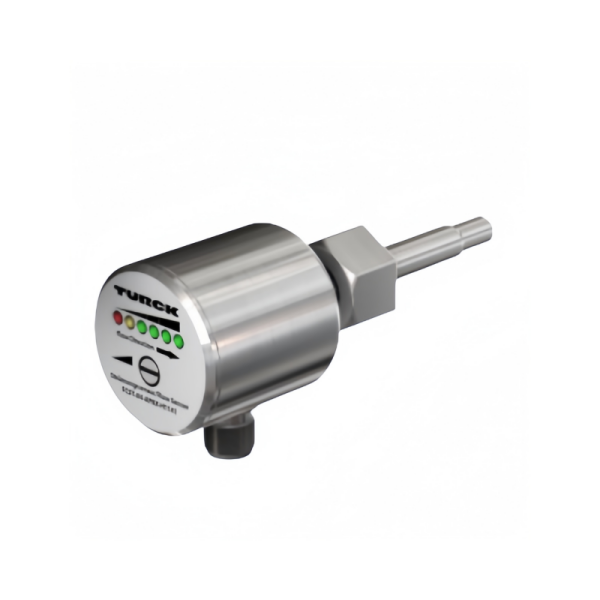

turck图尔克流量传感器FCS-GL1/2A2-NA-H1141/A 6870404工作原理

Turck图尔克流量传感器FCS-GL1/2A2-NA-H1141/A 6870404基于热式原理工作，其核心是通过测量探头与流体介质间的热量交换来反映流速变化。

热式原理基础：

传感器内置发热组件和热敏组件，探头通过与流体介质温度对比进行加热。当流体流经探头时，会带走加热线圈的部分热量，导致探头温度变化。

热量传导与流速关联：

流体流速直接影响热量传导效率：流速越快，热量被带走的量越多，探头温度下降越显著；流速越慢，热量传导越慢，探头温度变化较小。

惠斯通电桥转化信号：

传感器内部采用惠斯通电桥结构，两个热敏电阻分别作为电桥的两臂。一个电阻受流体介质温度影响，另一个连接加热元件。

当流体流动时，两个热敏电阻的阻值差因温度变化而改变，导致电桥输出电压变化。通过测量该电压值，可间接获取流体流速信息。

信号处理与输出：

内置电路将设定流量与瞬时流量进行比较，输出模拟量（如4-20mA电流信号）和开关量（如继电器输出）。

用户可通过信号处理器调整测量参数，实现高精度流速监测。传感器配备LED指示灯，直观显示流体流动状态和传感器工作状态。

应用场景与优势：

适用介质：气体或液体介质流速监控。

典型场景：冷却系统、通风管道等需要精确控制流速的工业领域。

核心优势：

耐磨损设计：探头材质坚固，可抵抗流体中颗粒物冲击，延长使用寿命。

无移动部件：减少机械故障点，提高设备可靠性和稳定性。

防爆功能：符合EEx ib IIC T6本安标准，适用于易燃易爆工业环境（如化工、石油行业）。

功能特点

耐磨损设计：探头材质坚固，能够抵抗流体中的颗粒物冲击，延长使用寿命。

无移动部件：传感器内部无移动部件，减少了机械故障点，提高了设备的可靠性和稳定性。

防爆功能：该传感器具备防爆功能，适用于易燃易爆的工业环境，如化工、石油等行业的气体监测。同时，它符合EEx ib IIC T6本安标准，确保在危险区域的安全使用。

状态显示：传感器配备LED指示灯，直观显示传感器的工作状态和流体流动情况，便于用户快速了解设备运行状况。

信号处理器调整：通过信号处理器可以调整测量参数，实现高精度的流速监测。同时，信号处理器具有多种输出选项，如继电器输出、PNP输出等，满足不同应用场景的需求。
