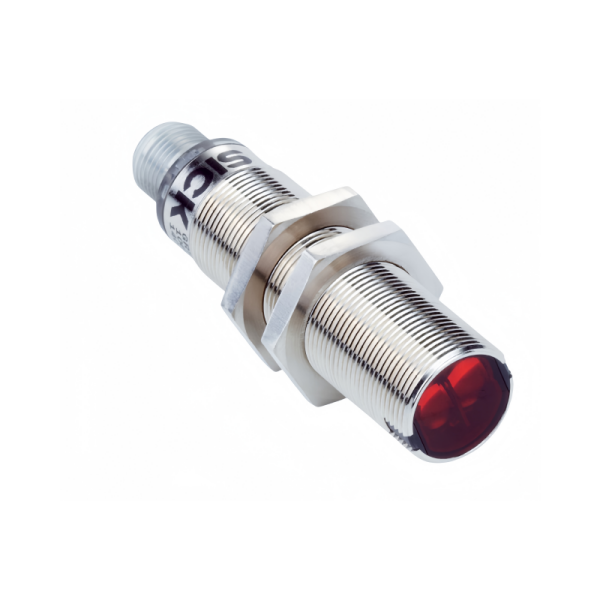

sick西克光电传感器GRTB18-N1117 1076118技术参数

基础信息

产品类型：漫反射光电传感器，具备背景抑制功能。

外壳设计：圆柱形M18外壳，螺丝直径M18×1，光轴轴向设计。

尺寸：宽18mm×高18mm×深71.5mm。

重量：57.7克（含包装）。

检测性能

检测范围：

最大开关距离：3mm至300mm（针对标准白色目标，反射率90%）。

典型感应距离：20mm至150mm（实际值因目标材质和颜色而异）。

光斑直径：在100mm距离处为Ø7mm，确保检测精度。

背景抑制：有效抑制背景干扰，适用于复杂环境。

光源与光学

光源类型：可见红光（波长650nm），采用PinPoint-LED技术。

光学设计：智能信号评估，抗环境光、污物、水分及电磁场干扰。

输出与电气

输出类型：NPN型，支持高电平/低电平信号切换。

供电电压：DC 10V至30V，残余纹波＜5Vss。

电流消耗：30mA（典型值）。

输出电流：最大100mA（环境温度＞49°C或UV＞24V时降额至50mA）。

响应时间：＜500μs（信号传输时间，电阻负载时）。

开关频率：1000Hz（亮暗对比度1:1时）。

连接方式：4针电缆，长度2m，导线材质PVC。

环境适应性

防护等级：IP67，防尘防水。

工作温度：-25°C至+55°C。

存储温度：-40°C至+70°C。

耐化学性：可选不锈钢外壳，耐受酒精、碱性清洁剂、油和润滑剂。

机械与安装

安装方式：轴向安装，配备2个固定螺母。

外壳材料：塑料（ABS/PMMA）或金属（镀镍黄铜），光学元件为PMMA塑料。

拧紧力矩：“Fully Flush"类型支持高拧紧力矩。
