Murr穆尔缓冲模块MB CAP ULTRA 40/24 1A/170s 85469深度解析

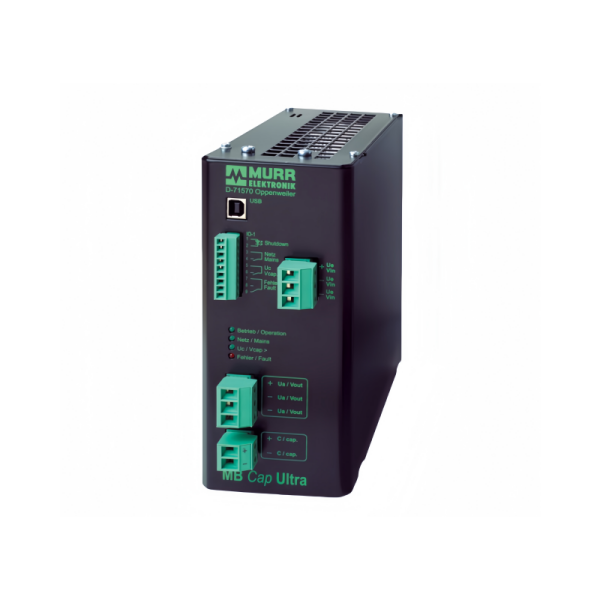

MB CAP ULTRA 40/24 1A/170s是德国穆尔电子（MURR Elektronik）推出的高性能缓冲模块，专为工业自动化场景设计。其核心功能是通过超级电容器储能技术，在电源中断或电压骤降时提供持续供电，避免设备停机、数据丢失或硬件损坏。该模块支持24V DC系统，输出电流达40A，并能在满载时提供170秒（1A负载）或3.6秒（40A负载）的缓冲时间，为工业PC、控制器等关键设备提供充足的受控关闭或系统切换时间。

技术参数详解

电气性能

输入电压：21.6V DC至26.4V DC（兼容24V DC标准系统）

输出电压：24V DC（稳定输出，波动范围±2%）

输出电流：

持续输出：40A（60°C环境温度下）

瞬时峰值：支持短时过载

效率：≥90%（典型工况下），能量转换损耗低

缓冲时间：

1A负载：170秒

40A负载：3.6秒

环境适应性

工作温度：-20°C至+60°C（存储温度同范围）

防护等级：IP20（防尘设计，适合控制柜内安装）

湿度耐受：5%至95%相对湿度（无冷凝）

机械与安装

尺寸：紧凑型设计，具体尺寸需参考数据手册（通常为标准DIN导轨安装尺寸）

安装方式：DIN导轨安装（TH35-7.5/TH35-15标准）

重量：2.1公斤

认证与标准

安全认证：CE、cULus、GL（符合国际安全规范）

电磁兼容性：

工业领域抗干扰性：IEC 61000-6-2

工业领域干扰排放：IEC 61000-6-4

核心优势分析

超级电容器技术

无需电池维护，终身免更换，降低长期使用成本。

快速充放电能力，支持高频次缓冲需求。

宽温度范围

-40°C至+60°C，适应户外或高温工业场景。

状态监测与诊断

集成LED指示灯，实时显示模块状态（正常/过载/过热）。

信号触点输出，可接入控制系统进行远程监控。

高可靠性设计

过载、短路、反接保护，确保系统安全。

应用场景

工业自动化生产线

在电源波动或短暂断电时，维持PLC、HMI等设备运行，避免生产中断。

数据中心与服务器机房

为关键服务器提供缓冲供电，确保数据安全存储和系统有序关闭。

交通信号控制系统

防止电源故障导致交通信号紊乱，保障公共安全。

医疗设备

为手术机器人、生命支持系统等提供不间断电源支持。
