festo费斯托圆形气缸DSNU-32-30-P-A 5249368相关介绍

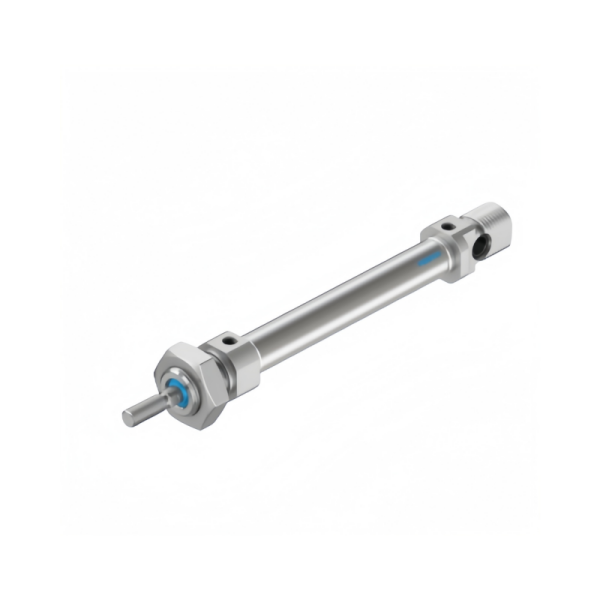

Festo费斯托圆形气缸DSNU-32-30-P-A（5249368）是一款双作用圆形气缸，活塞直径32mm，行程30mm，6bar压力下前进行程理论力值为482.5N，两端配备弹性缓冲环/垫。

以下为详细介绍：

基础参数

型号：DSNU-32-30-P-A（5249368）

GTIN：4052568421984

工作模式：双作用

活塞直径：32mm

行程：30mm

理论力值：在6bar压力下，前进行程的理论力值为482.5N

缓冲方式：两端带弹性缓冲环/垫

移动质量

148 g

产品重量

462 g

安装方式

带附件

气动接口

G1/8

材料说明

RoHS 合规

盖子材料

精制铝合金

结构与功能

结构：DSNU-32-30-P-A气缸采用圆形设计，结构紧凑，适用于空间受限的场合。其内部由活塞分成两个腔，有活塞杆腔称为有杆腔，无活塞杆腔称为无杆腔。活塞在气缸内作直线往复运动，实现机械能的转换。

功能：该气缸通过压缩空气的压力能转换为机械能，驱动机构作直线往复运动。其双作用工作模式使得气缸在进气时推动活塞运动，在排气时依靠弹簧力或负载力使活塞返回，实现往复运动。

应用场景

DSNU-32-30-P-A气缸广泛应用于自动化设备、机械制造、工业机器人等领域。

例如，在自动化生产线上，该气缸可以用于驱动夹具、传送带等机构，实现工件的抓取、搬运和定位等功能。

安装与使用注意事项

安装：在安装气缸时，应确保气缸的轴线与负载的运动方向一致，避免产生侧向力。同时，应检查气缸的连接部位是否牢固可靠，防止漏气。

使用：在使用气缸时，应根据实际工作需求选择合适的压力和速度。过高的压力或速度可能会导致气缸损坏或性能下降。此外，应定期检查气缸的密封件和缓冲件是否磨损或老化，及时更换以保证气缸的正常工作。
