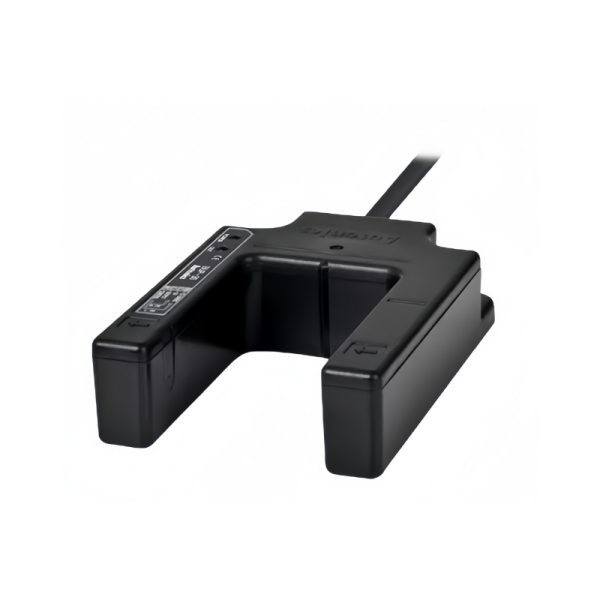

Autonics奥托尼克斯光电传感器BUP-50工作原理

Autonics奥托尼克斯光电传感器BUP-50采用对射型检测原理，其工作过程基于光电效应，通过光信号与电信号的转换实现物体检测。

核心工作原理

光信号发射与接收

BUP-50传感器由发光器（发射端）和收光器（接收端）组成，两者相对安装形成50mm的检测槽。发光器持续发射940nm红外光束，收光器接收光束并转换为电信号。

物体遮挡检测

当不透明物体（最小直径≥4mm）进入检测槽时，光束被遮挡，收光器接收到的光强减弱或消失。此时，传感器内部电路检测到光强变化，触发电信号输出。

电信号处理与输出

收光器将光信号转换为电信号后，检测电路对信号进行滤波和放大处理，仅保留有效信号。最终通过NPN集电极开路输出电路，输出与物体状态对应的电平信号（Light ON/Dark ON模式可切换）。

关键技术特性

检测性能

检测距离：50mm固定槽宽，适配中等尺寸物体检测。

响应时间：≤1ms，满足高速工业场景需求（如包装机械、物流分拣）。

灵敏度：固定阈值设计，确保检测稳定性。

光源与抗干扰

光源类型：940nm红外LED，避开可见光干扰，提升环境光适应性（太阳光≤11,000lx，白炽灯≤3,000lx）。

抗干扰设计：数字信号处理技术，有效抑制电磁干扰（EMI）。

电气参数

电源电压：12-24VDC±10%，纹波P-P≤10%，适应不同电源环境。

消耗电流：Max.30mA，低功耗设计延长使用寿命。

输出功能：NPN集电极开路，支持Light ON（有物时输出）或Dark ON（无物时输出）模式切换。

环境适应性

防护等级：IP66（IEC标准），防尘防水，适用于潮湿、多尘环境。

工作温度：-25℃至65℃，存储温度-25℃至70℃。

湿度范围：35%至85%RH（非结露），确保高湿度环境稳定性。

应用场景

包装机械

检测包装材料边缘或标记点，确保封口位置精准。BUP-50的50mm槽宽可适配多种材料厚度，1ms响应速度避免漏检。

物流分拣

在输送带上检测货物通过信号，实现自动分拣。IP66防护等级抵御仓储环境灰尘，-25℃至65℃工作温度适应冷链物流。

电子制造

检测微小元件（如芯片、电阻）的定位。NPN输出兼容PLC控制，Light ON/Dark ON模式灵活适配不同逻辑需求。
