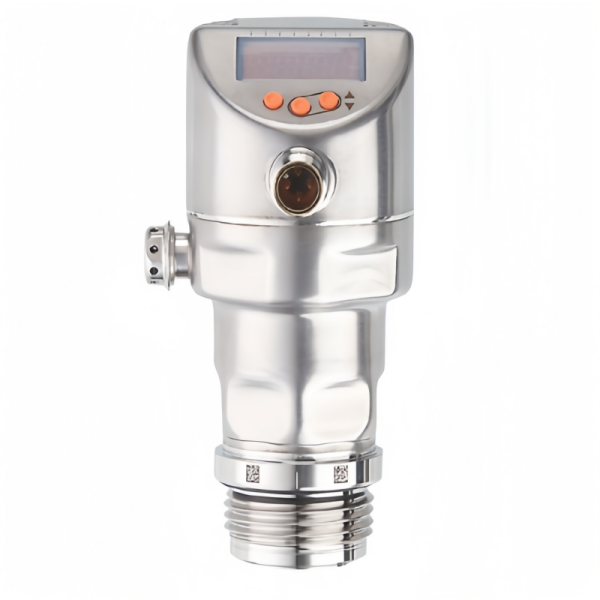

ifm易福门带显示屏的压力传感器PN2012工作原理
产品描述
两个开关输出,其中一个可编程为 IO-Link,另一个可作为模拟输出
红/绿显示,用于明确标识可接受的范围
管路连接可进行旋转,方便进行最佳的排列
高负载保护,长期稳定性
坚固的设计,适用于严苛的工业环境
技术参数
电气数据
工作电压[V]18...30 DC; (按照SELV/PELV)
电流损耗[mA]< 35
绝缘电阻最小值[MΩ]100; (500 V DC)
防护等级III
反相保护有
开机延迟时间[s]0.3
Watchdog集成看门狗电路有
机械技术数据
重量[g]282
外壳圆柱形的
尺寸[mm]Ø 34 / L = 90.7
原材料不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
材料(接液部件)不锈钢(1.4404 / 316L); Al2O3 (陶瓷); FKM
开关动作寿命1亿
拧紧扭矩[Nm]25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级)
系统接口螺纹连接 G 1/4 内螺纹 (DIN EN ISO 1179-2)
已集成限制器元件否(可以改装 )
明确测量需求
测量范围:根据实际应用场景,确定所需测量的压力范围。ifm易福门提供多种压力范围的传感器,如0...600 bar、0...400 bar等,需选择与实际需求相匹配的型号。
测量精度:根据测量需求,选择合适的测量精度。高精度传感器适用于对压力变化敏感的场景,而一般精度传感器则适用于对成本较为敏感的场合。
介质类型:明确被测介质的类型,如气体或液体,以及介质是否具有腐蚀性。对于腐蚀性介质,需选择具有耐腐蚀性能的传感器材质。
考虑环境因素
温度范围:根据传感器的工作环境,选择合适的温度范围。ifm易福门的传感器通常能在-25...80℃或更宽的温度范围内正常工作,需确保所选型号能满足实际环境温度需求。
防护等级:根据传感器的工作环境,选择合适的防护等级。ifm易福门的传感器通常具有IP65/IP67或更高的防护等级,能抵抗灰尘和水的侵入,适用于恶劣的工业环境。
抗冲击振动:对于存在强烈冲击或振动的环境,需选择具有高抗冲击振动性能的传感器,以确保测量的稳定性和可靠性。
关注显示与输出功能
显示屏:ifm易福门带显示屏的压力传感器能实时显示压力值,便于操作人员快速获取数据。需确认显示屏的清晰度、可读性以及颜色变化标识功能是否满足需求。
输出信号:根据控制系统的需求,选择合适的输出信号类型,如模拟输出(4...20 mA或0...10 V)或数字输出(IO-Link)。同时,需考虑输出信号的稳定性和抗干扰能力。
考虑安装与维护
安装方式:根据传感器的安装位置和空间限制,选择合适的安装方式,如螺纹连接或法兰连接。同时,需考虑安装的便捷性和牢固性。
维护需求:选择易于维护和校准的传感器型号,以降低长期使用成本。ifm易福门的传感器通常具有自诊断功能,能简化维护流程。
ifm易福门带显示屏的压力传感器PN2012工作原理
