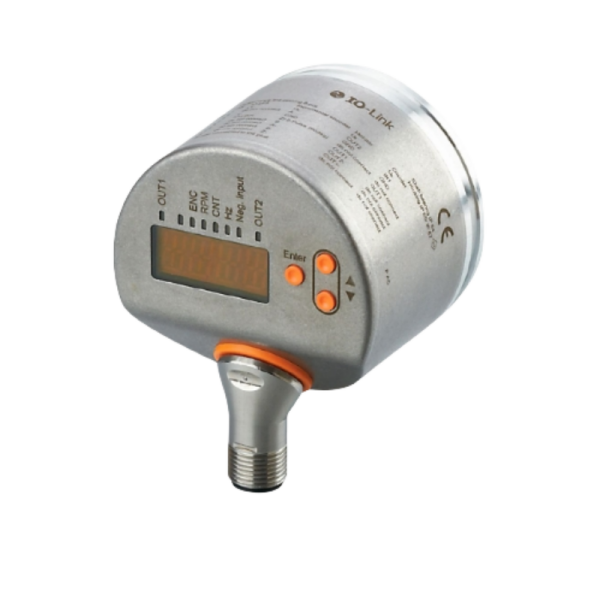

ifm易福门增量式编码器RV3110结构特点

核心结构组成

RV3110采用实心轴设计，轴直径为10mm，材质为不锈钢（1.4571/316Ti），确保高强度与耐腐蚀性。其结构可分解为以下关键模块：

轴与法兰系统

实心轴：直径10mm，不锈钢材质，轴向负载最大40N（轴末端），径向负载最大60N，适应高扭矩传动场景。

同步法兰：夹紧式设计，提供稳定安装，减少振动导致的位移误差。

外壳：不锈钢材质（1.4521/444），防护等级IP67（外壳与轴），适用于潮湿、腐蚀性环境。

检测系统

磁性编码盘：替代传统光电码盘，通过磁场变化生成脉冲信号，无磨损设计，寿命更长。

信号处理模块：集成HTL/TTL输出电路，支持50mA最大电流负载，开关频率达1000kHz，确保高速信号传输。

电气与通信接口

M12接插件：支持径向或轴向安装，电缆长度最大100m（IO-Link模式下20m），适应复杂布线需求。

IO-Link通信：COM2接口（38.4kBaud），支持参数设置、诊断数据传输，处理周期最小2.3ms。

结构优势分析

耐环境性设计

全不锈钢结构：外壳、轴、法兰均采用不锈钢，抵抗腐蚀与化学侵蚀，适用于食品加工、化工等严苛场景。

IP67防护：防止粉尘进入，短时间浸水无害，确保长期稳定运行。

高精度与稳定性

磁性检测技术：无接触式测量，避免机械磨损，精度达0.1°，分辨率1~10000脉冲/转（出厂默认1024）。

抗冲击与抗震：100g抗冲击、20g抗震能力，适应振动环境。

灵活安装与连接

可旋转M12接插件：支持径向或轴向安装，简化布线。

激光标签：清晰耐久，避免环境侵蚀导致信息模糊。

功能实现与结构关联

方向识别与零位参考

A/B相脉冲：相位差90°，通过比较A相与B相顺序判断正反转。

Z相脉冲：每转输出一个零位参考信号，用于位置校准。

可编程参数

分辨率调整：通过IO-Link或外部设备设置1~10000脉冲/转，适应不同精度需求。

输出类型切换：支持HTL/TTL输出，兼容多种控制系统。

断电位置保存

非易失性存储：即使断电，编码器仍能保存位置信息，操作类似单圈式编码器。

应用场景适配

食品与饮料行业

潮湿环境：IP67防护与不锈钢材质，适应清洗与腐蚀性介质。

卫生要求：激光标签与密封设计，符合食品级标准。

严苛工业环境

化工与石油：抵抗化学腐蚀与高温（工作温度-40~85℃）。

钢铁与矿山：高抗冲击与抗震能力，适应振动与冲击。

自动化设备

包装机械：高精度位置反馈，确保包装定位准确。

纺织机械：高速信号传输，适应快速运转需求。
