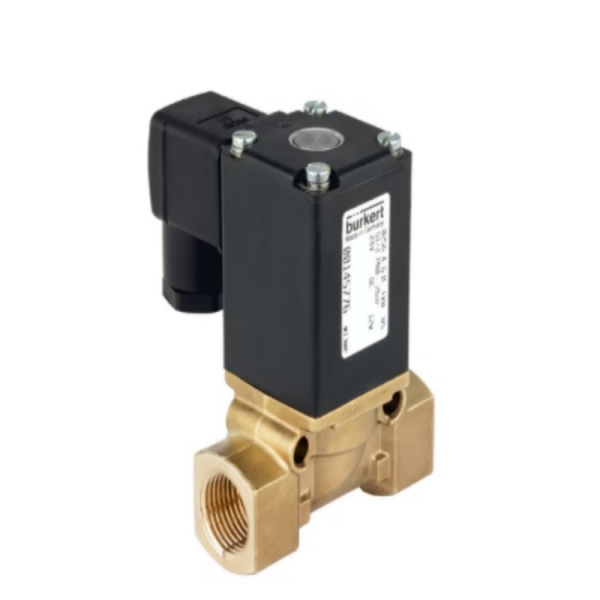

burkert宝德0131型直动式介质隔离电磁阀122060工作原理

Burkert宝德0131型直动式介质隔离电磁阀122060的工作原理基于电磁力直接驱动阀芯动作，结合介质隔离设计实现流体控制，具体可分为两个步骤：
具体可分为以下步骤：

结构组成

电磁线圈：通电时产生磁场，驱动铁芯运动。

阀芯（动铁芯）：与电磁铁联动，直接控制介质通断。

隔离膜片：位于执行机构与阀体之间，将介质与电磁系统隔离，防止腐蚀性介质（如酸液、碱液）损坏电磁部件。

阀体：材质为PVC或PVDF，耐化学腐蚀，适配不同介质需求。

手动开关：用于调试和测试，增强操作灵活性。

工作原理

通电状态：电磁线圈通电后产生电磁力，吸引动铁芯向上移动，直接提起关闭件（如阀芯或膜片），使阀门打开，介质流通。

断电状态：电磁力消失，弹簧将动铁芯压回原位，关闭件重新密封阀座，阀门关闭，介质停止流动。

介质隔离：通过隔离膜片将介质与电磁系统隔离，确保电磁阀在控制腐蚀性介质时的稳定性和安全性。

技术特点

直动式设计：适用于小通径（最大DN25）和零压差工况，无需依赖介质压差即可动作。

低功耗：所有DC式电磁阀配备“kick and drop"电子线路，降低能耗。

电气反馈：可选位置反馈功能，以二进制或NAMUR信号显示开关状态，提高系统安全性。

防护等级：与DIN EN 17301-803 A型电缆插头配套，防护等级达IP65，适应恶劣环境。

材质兼容性：阀体材质为PVC或PVDF，电磁线圈采用耐化学腐蚀的环氧树脂封装，适配多种腐蚀性介质。

应用场景

化工行业：控制酸液、碱液等腐蚀性介质的流通。

水处理系统：调节水流通断，适配高压泵站。

实验室设备：用于微量流体控制，耐受真空环境。

工业自动化：作为气动执行器控制元件，实现快速启停与精准定位。
