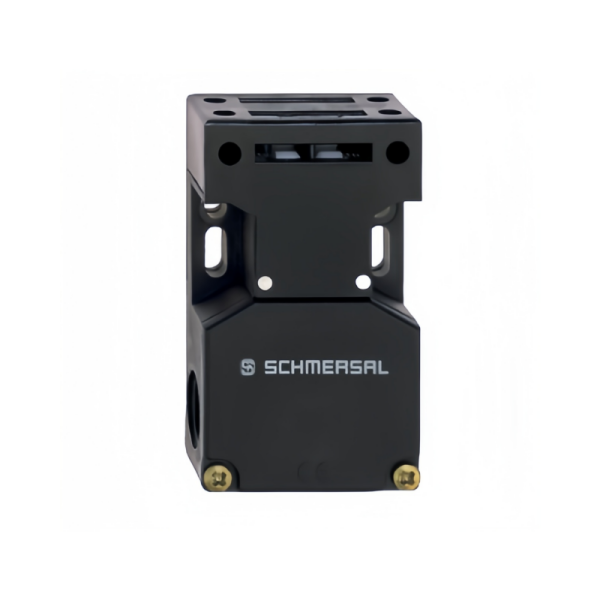

schmersal施迈赛安全开关AZ315-T03 103053364结构特点

分离式操动件设计

核心结构：AZ315-T03采用开关本体与操动件分离的设计，操动件可独立安装于防护门活动部分，开关本体固定于设备框架或门框。

工作原理：

防护门关闭：操动件插入开关本体，内部机械结构使常闭触点（NC）闭合，设备通电运行。

防护门打开：操动件脱离本体，机械反弹装置断开NC触点，切断设备电源，同时常开触点（NO）闭合（如配置），可触发报警或安全控制系统。

安全性：仅通过专用工具（如钥匙）可操作操动件，避免误触或恶意操作，符合EN 50041标准对安全开关的设计要求。

旋转操动头与多向安装灵活性

旋转操动头：AZ315系列（含T03型号）的操动头由压铸锌制成，支持安装前90°旋转，适应不同安装方向。

多向接近：操动头可从侧面四个方向或上方接近，适配旋转门、滑动门等不同门型，支持右旋和左旋设计。

安装灵活性：塑料或金属外壳设计（AZ315通常为金属外壳），尺寸与PS 315/316系列限位开关一致，紧凑设计便于集成到现有结构中。

防护等级与耐环境性能

防护等级：IP67防护等级，防尘防水，适应恶劣工业环境。

耐环境性：

抗震性：机械结构坚固，可承受振动和冲击。

耐温性：部分型号（如AZM系列）支持-40°C至+200°C温度范围，但AZ315-T03需以具体参数为准。

耐腐蚀性：金属外壳（如锌合金压铸）提供防腐蚀保护，适合钢铁、化工等重工业场景。

触点配置与电气性能

触点类型：提供多个NC安全输出和NO辅助输出（具体数量需参考型号手册，AZ315系列通常支持多触点组合）。

负载能力：支持直流24V、交流230V电压，电流容量达4A（典型值），适配多数工业设备供电需求。

寿命：机械寿命超100万次，电气寿命满足高频次使用需求，减少维护成本。

接线与接口设计

接口类型：

标准型号：带M20电缆入口和连接端子。

模块化型号：提供4针或8针M12连接器，支持快速接线和集成到施迈赛SFB安全接线盒。

接线便捷性：连接端子可旋转45°，简化接线流程，提升安装效率。

应用场景适配性

物流仓储：监控巷道堆垛机、穿梭车等设备的防护门状态，防止人员接触运动部件。

包装机械：确保灌装机、封口机等设备运行时操作人员不会误入危险区域。

钢铁冶炼：与T/M250、422、441系列重负荷开关协同，实现行车、压铸机等设备的定位与安全控制。

3C电子制造：适配贴片机、回流焊等高速设备的安全防护需求。
