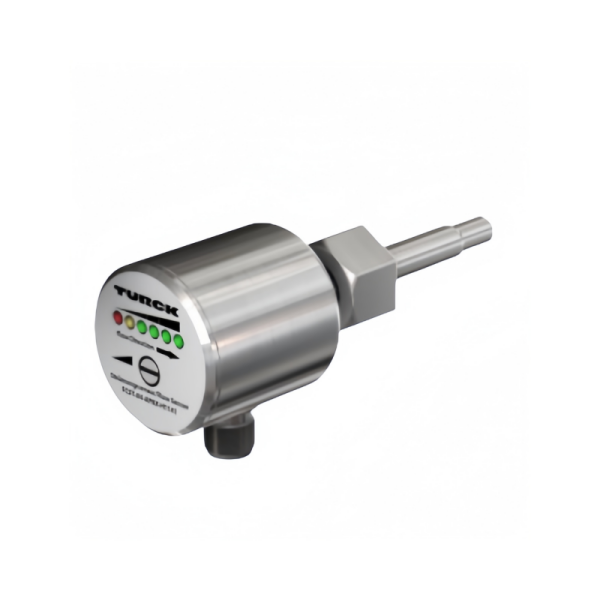

turck图尔克流量传感器FS100-300L-58-2LI-H1141 100029676原理

Turck图尔克流量传感器FS100-300L-58-2LI-H1141 100029676 的工作原理基于热传导（量热）原理，通过检测流体流动引起的热量变化来测量流速。

原理详述：

热传导原理：该传感器利用流体流动对探头热量分布的影响来测量流速。传感器探头内部包含加热元件和温度传感器（热敏电阻）。当流体静止时，探头温度分布均匀；当流体流动时，流动的流体带走探头表面的热量，导致温度分布发生变化。

温度变化与流速关系：流速越大，单位时间内带走的热量越多，导致探头表面的温度下降越明显。传感器通过检测这种温度变化，计算出流体的流速。

信号处理与输出：传感器将温度变化转换为电信号，经过内部信号处理器处理后，输出与流速成比例的模拟量信号（如4-20mA）或开关量信号。用户可通过传感器上的LED指示灯或外部显示设备读取流速信息。

产品特点：

高精度测量：采用先进的热传导原理，能够实现高精度的流速测量。

快速响应：对流体流动变化响应迅速，适用于需要快速监测的场合。

耐压性强：耐压等级高，可适用于高压流体环境的测量。

防护等级高：具备IP66、IP67和IP69K防护等级，适用于恶劣的工业环境。

安装方便：提供多种安装方式和探头长度选择，适应不同的管道和安装需求。

多功能输出：支持模拟量和开关量信号输出，方便与各种控制系统集成。

产品描述

供货时附带具有NPT 1/2"外螺纹工艺连接件的转接头

电子外壳材料/与介质接触1.4404 (316L)/1.4571 (316Ti)

浸入深度64.9 mm

过程值通过柱状图显示

液体介质的流量监测

防护等级IP66、IP67和IP69K

通过示教功能调节流速

17…33 VDC

模拟量输出4…20 mA

M12 × 1公头连接器

技术数据

功能流量报警

设计一体式探头带显示

过程连接1/2″ NPT外螺纹

杆长(L1)93  mm

浸入深度L64.9  mm

介质液体

工作电压17…33 VDC

输出性能模拟量输出

电流输出4…20 mA

电气连接接插件, M12 × 1

外壳材料不锈钢/塑料, 1.4404 (AISI 316L)/Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5

介质温度-25…+85 ℃

工作温度-40…+80 °C

防护等级IP66/IP67/IP69K

应用领域：

机械设备：用于监测机械润滑系统、冷却系统的流体流速，确保设备正常运行。

过程控制：在化工、食品、制药等行业的流程控制中，监测液体或气体的流速，保证生产过程的稳定性。

水处理：用于监测水处理设备中的水流速度，优化处理效果。

能源管理：在电力、石油、天然气等行业，监测管道内流体的流速，实现能源的高效利用。
